Tutoriel Home Assistant : intégration des cartes Roborock / Xiaomi

Home Assistant aspirateur robot roborock xiaomiSi nous vous avions déjà proposé, il y a quelques mois, une intégration des robots aspirateurs Xiaomi dans Home Assistant. Très pratique et facile à mettre en œuvre, elle ne prenait cependant pas en compte les cartes et leur gestion à la voix avec nos assistants vocaux Amazon Alexa et Google Assistant. Nous vous proposons donc aujourd’hui une intégration complète des cartes Xiaomi et Roborock dans Home Assistant !

Suivez les guides…

Robots compatibles :

Roborock S4 aspirateur robot, robot aspirateur laveur avec navigation laser, barrières virtuelles et nettoyage sélectif, pour poils d'animaux et sols durs
Roborock S4 aspirateur robot, robot aspirateur laveur avec navigation laser, barrières virtuelles et nettoyage sélectif, pour poils d'animaux et sols durs
Amazon.fr
Roborock S5MAX aspirateur robot, robot aspirateur laveur avec réservoir d'eau électrique et Zones virtuelles de non-lavage de sol (noir)
Roborock S5MAX aspirateur robot, robot aspirateur laveur avec réservoir d'eau électrique et Zones virtuelles de non-lavage de sol (noir)
Amazon.fr
roborock S6 Pure aspirateur robot, robot aspirateur laveur avec grand réservoir d'eau, Nettoyage sélectif et pratique de pièces
roborock S6 Pure aspirateur robot, robot aspirateur laveur avec grand réservoir d'eau, Nettoyage sélectif et pratique de pièces
Amazon.fr

Ce petit tuto vous expliquera les étapes clés et les détails importants afin d’intégrer vos aspirateurs à Home Assistant, sans dessiner de carte, avec récupération de la carte réelle, suivi du robot, etc… Le tout sans Flolevac qui ne gère pas les aspis multi-cartes. Et, le clou du spectacle, vous allez en plus pouvoir gérer vos bêtes à la voix avec Amazon Alexa ou Google Assistant, par pièces, zones, nombre de passages, et bien plus encore…

Ainsi, vous pourrez définir une pièce connue dans Xiaomi Home, une zone enregistrée, enchainer des pièces ou des zones, ainsi que paramétrer la puissance d’aspiration et le nombre de passages… Le tout dans un seul script, et donc avec une seule phrase à prononcer à votre assistant vocal favori !

« Alexa, passe la serpillière dans la cuisine » : le script peut dire, par exemple, zone cuisine + 2 passages + puissance mini. Intéressant, n’est-ce pas?

Notez que nous ne sommes pas les dév des intégrations nécessaires, mais des passionnés ayant assimilé la technique et les différentes manipulations, et nous ne souhaitons que vous aider en partageant tout ça !

Table des matières

Avertissement

Si, tu lis ça ! Non mais, Y’a pas que le tuto qui compte !
On a deux trois bricoles importantes à te dire avant.
Maintenant tu es adulte, t’as bien grandi, alors tu comprends que toutes les manipulations que tu vas faire sont sous ta responsabilité !
Si ton aspi recule au lieu d’avancer, qu’il danse la samba, qu’il va aspirer la salle de bains au lieu de passer la serpillière dans la cuisine, que ton Home Assistant plante, ou que ton Raspberry explose… On n’y est pour rien !
Tout ce qui suit a été d’abord installé, testé par nos soins. Ça fonctionne. Et on l’utilise au quotidien !
Donc tu prends ton temps, tu lis bien, tu ne fais pas l’enfant à vouloir aller trop vite et sauter des étapes en mode « Ouais c’est bon je sais ! »
Ce n’est pas un tuto sur les bases, alors certaines étapes sont pour nous acquises et ne seront pas détaillées ici. Y’a toujours le groupe si vraiment tu as besoin d’aide…

On y va ?

Tu as déjà un des aspis listés au-dessus intégré à Home Assistant ?

Non ? Alors intègre-le, c’est indispensable pour continuer, en suivant ce superbe tuto : intégrer un aspirateur Xiaomi – Roborock à Home Assistant !

Bon, t’as bien Home Assistant, un aspi intégré, HACS, File Editor, Internet, quelques doigts, et un peu de temps… ?
Go !

1. Pré-requis / Installation des modules

Voici les deux plugins à ajouter via HACS :

  1. Home Assistant Custom Components Xiaomi Cloud Map Extractor
    Pour celui-ci il faut que tu ajoutes le repository dans HACS:(Si tu ne sais pas comment faire, tu vas dans Configuration / Tableau de bord / Ressources, tu cliques sur le « + », tu sélectionnes « Module JavaScript » et tu colles l’URL ci-dessus. Parfois un « restart » de Home Assistant est nécessaire pour le retrouver dans HACS… Ensuite dans HACS, tu pourras le retrouver et l’installer !
  2. Lovelace Xiaomi Vacuum Map Card : tu le retrouveras dans la partie frontend de HACS.

2. Configuration de l’extraction de la carte

Tu vas devoir utiliser File Editor ou Samba Share pour modifier ton fichier configuration.yaml, ajoute la configuration ci-dessous (si tu as déjà « camera : » tu ne le remets pas hein ! Tu colles en dessous…) :

On te conseille d’utiliser l’option « secret » pour cacher tes mots de passe, si tu ne maitrises pas tu peux toujours les écrire ici quand même…
Remplace nos commentaires par tes données !

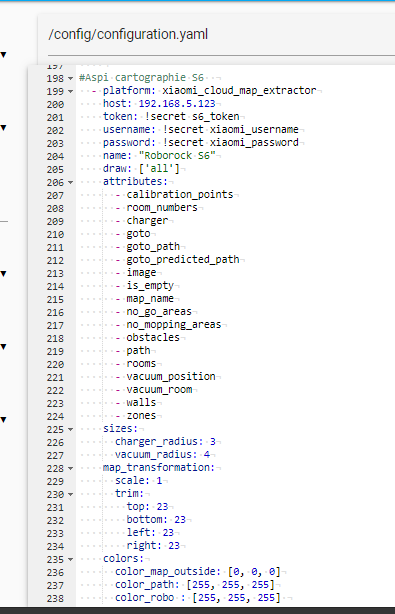

camera:
  - platform: xiaomi_cloud_map_extractor
    host: #!secret xiaomi_vacuum_host à secret à créer ou remplacer par l’ip de l’aspirateur
    token: #!secret xiaomi_vacuum_token à secret à créer ou remplacer par le token de l’aspirateur
    username: #!secret xiaomi_cloud_username à secret à créer ou remplacer par le mail du compte mi-home
    password: #!secret xiaomi_cloud_password à secret à créer ou remplacer par le mot de passe du compte mi-home
    name: #" Aspirateur" à nommer votre aspirateur
    draw: ['all']
    map_transformation:
      scale: 2 #à ratio de l’image à tester en fonction de la taille de la carte souhaité
      rotate: 180 #à effectue une rotation de 0, 90, 138, 360 degré de la carte
      trim:
        top: 10 #à permet de découper l’image sur le bord haut de façon à optimiser l’espace
        bottom: 20 #à permet de découper l’image sur le bord bas de façon à optimiser l’espace
        left: #30 #à permet de découper l’image sur le bord gauche de façon à optimiser l’espace
        right: 40 #à permet de découper l’image sur le bord droit haut de façon à optimiser l’espace
    sizes:
      charger_radius: 3
      vacuum_radius: 4
    attributes:
      - calibration_points
      - charger
      - goto
      - goto_path
      - goto_predicted_path
      - image
      - is_empty
      - map_name
      - no_go_areas
      - no_mopping_areas
      - obstacles
      - path
      - room_numbers
      - rooms
      - vacuum_position
      - vacuum_room
      - walls
      - zones
    auto_update: true

Donc tu as un fichier qui ressemble un peu à ça :

Une fois la configuration réalisée, il faut redémarrer Home Assistant.

A chaque modification apportée ici, un restart de Home Assistant est nécessaire. A toi de tâter pour le scale, le rognage, les couleurs…
Consulte cette page pour avoir toutes les infos et les possibilités !

3. Consultation des données issues de la carte

Tu sais, le nom que tu as renseigné dans « name : » juste avant, et bien une nouvelle entité est disponible camera.Aspirateur_ou_le_nom_que_tu_as_choisi .
Rends-toi dans Outil de développement / entité.
Et tape « camera.Aspirateur_ou_le_nom_que_tu_as_choisi »
Tu vas voir le détail des informations remontées…
Ça fait peur hein ! Pas de panique on ne va pas servir de tout !
Voici un exemple de résultat :

access_token: 4c9e2de29212XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX9358
calibration_points:
  - vacuum:
      x: 25500
      'y': 25500
    map:
      x: 240
      'y': 276
  - vacuum:
      x: 26500
      'y': 25500
    map:
      x: 280
      'y': 276
  - vacuum:
      x: 26500
      'y': 26500
    map:
      x: 280
      'y': 236
charger:
  x: 25505
  'y': 25221
goto: null
goto_path: null
goto_predicted_path: null
image:
  size: 185136
  offset_y: 356
  offset_x: 390
  height: 293
  scale: 2
  rotation: 0
  width: 320
is_empty: false
map_name: robomap%2F117888850%2F11
no_go_areas: []
no_mopping_areas: null
obstacles: null
path:
  point_length: 96
  point_size: 4
  angle: 0
  path:
    - x: 25547
      'y': 25410
    - x: 25570
      'y': 25510
    - x: 25591
      'y': 25606
    - x: 25617
      'y': 25577
    - x: 25666
      'y': 25520
    - x: 25685
      'y': 25506
    - x: 25717
room_numbers:
  - 18
  - 16
  - 17
  - 2
  - 3
  - 4
rooms: à coordonnées des pièces découpé dans l’application xiaomi
  '2':
    x0: 26700
    y0: 22800
    x1: 34550
    y1: 32300
  '3':
    x0: 26050
    y0: 23500
    x1: 26950
    y1: 25300
  '4':
    x0: 25400
    y0: 24700
    x1: 27000
    y1: 26350
  '16':
    x0: 26050
    y0: 19700
    x1: 30450
    y1: 23800
  '17':
    x0: 19500
    y0: 22450
    x1: 26050
    y1: 26450
  '18':
    x0: 19500
    y0: 19100
    x1: 26900
    y1: 23600
vacuum_position:
  x: 25551
  'y': 25394
  a: 4294967192
vacuum_room: 4
walls: []
zones:
  - x0: 25400
    y0: 24700
    x1: 27000
    y1: 26350
friendly_name: Aspirateur

entity_picture: >-
  /api/camera_proxy/camera.aspirateur?token=4c9e2dxxxxXX358

4.Affichage et configuration dans lovelace

Créer une carte manuelle sur le tableau de ton choix.

Ici aussi tu fais attention… Tu écris bien ce qu’on te dit. Regarde la prochaine capture si tu doutes…

type: 'custom:xiaomi-vacuum-map-card'
entity: vacuum.xiaomi_vacuum_cleaner à nom de ton entité aspirateur « vacuum.xxxx »
map_camera: camera.aspirateur à nom de ton entité caméra vu juste avant…
camera_calibration: true à permet de récupérer la calibration automatique
language: fr à langue de la carte
modes:
  - predefined_zones
  - go_to_target
  - zoned_cleanup
zones: à on t’explique après comment obtenir les cordonnées
  - - - 26050
      - 23500
      - 26950
      - 25300
  - - - 26700
      - 22800
      - 34550
      - 32300
  - - - 25400
      - 24700
      - 27000
      - 26350

…. Pour toutes les zones de vos choix

Pour savoir quoi écrire comme chiffres pour une zone, deux solutions.

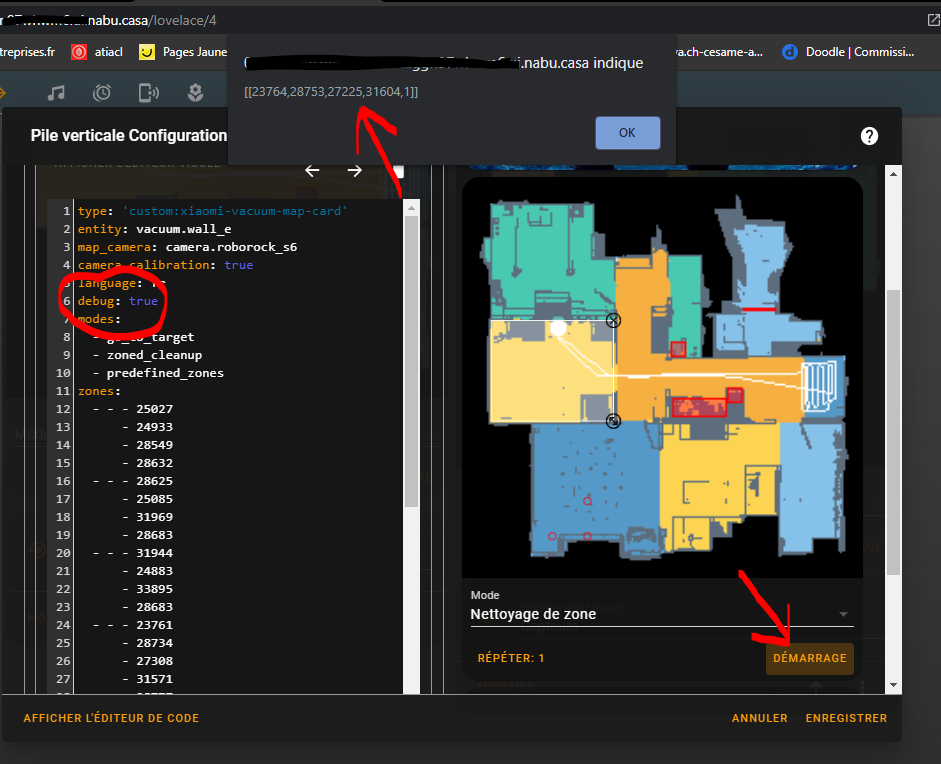

Mais d’abord tu ajoutes « debug : true » dans ta carte.
Cette option permettra plus tard, quand tu cliqueras sur « démarrage », qu’une popup te donne les infos comportant les coordonnées…
Il est important que tu fasses la différence entre rooms et zones.
Rooms : pièces enregistrées dans l’app Xiaomi
Zones : zones tracées et enregistrées dans la carte Home Assistant
Les coordonnées sont toujours un ensemble de 4 nombres, correspondant à ces côtés :
— droite
– haut
– gauche
– bas

Les différentes solutions de récupération des coordonnées :

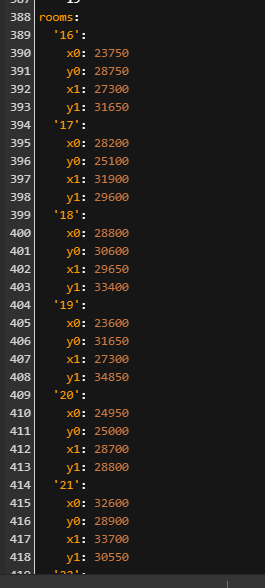

  1. Utilisation des coordonnées des Rooms : tu retournes dans outil DEV, et l’entité de ta camera.aspixxx et tu cherches les coordonnées notées sous « rooms » (ce sont les pièces créées dans l’app Xiaomi).

    Tu copies chaque série de 4 nombres pour une zone sous la forme qu’on a indiquée dans la carte…
    REMARQUE : on a vu que parfois ces coordonnées n’étaient pas des plus exactes…

  2. Utilisation des zones : tu cliques sur ta jolie nouvelle carte, « mode / nettoyage de zones »
    Tu traces une zone
    Tu cliques sur « démarrage », une popup apparaît !
    Tu copies chaque nombre sous la forme indiquée. (Le dernier chiffre isolé ne te servira pas ici…)« Exemple d’affichage de la pop-up pour la zone sélectionnée »
  3. Tu vérifies en cliquant sur ta jolie nouvelle carte, « mode / zones », tout ce qui est enregistré !
  4. Tu peux maintenant changer la valeur de « debug » par « false » quand tu as fini.

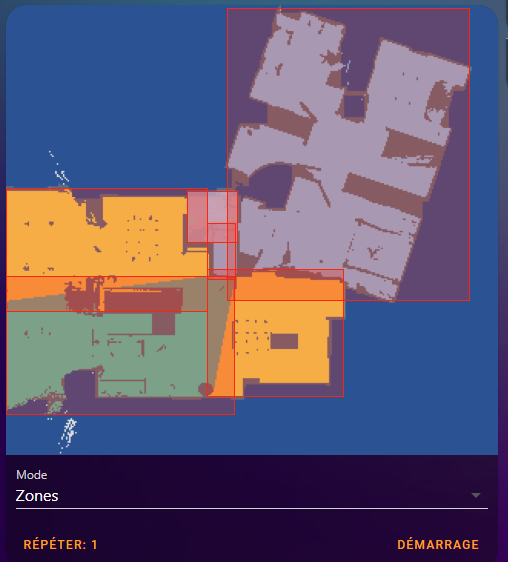

Voici le résultat avec les différentes zones et avec deux zones sélectionnées (verte)

5. Automation ou script pour nettoyage par pièce ou zone.

Tu te souviens de la différence entre Rooms et Zone ?

Car on ne va pas appeler le même service pour chacun, seul le service « Zone » te permettra de choisir aussi le nombre de passages !

ZONE ENREGISTRÉE :

Pour réaliser une automation ou un script permettant le nettoyage d’une zone définie, il faut appeler le service suivant :

service: xiaomi_miio.vacuum_clean_zone
data:
zone: #--> coordonnées de la zone tel qu’insérées dans la carte
- - 27333
- 28810
- 28777
- 33623
repeats: 2 #--> nombre de répétition souhaité
entity_id: #vacuum.xiaomi_vacuum_cleaner

C’est la ligne « repeats : » qui détermine le nombre de passages, 3 maxi !

Tu peux bien sûr enchaîner les zones dans le même script, en respectant la mise en forme des coordonnées.

ROOMS – PIECES :

Et comment utiliser les pièces de l’app Xiaomi ? On t’explique ça !

Pour réaliser une automation ou un script permettant le nettoyage d’une pièce enregistrée dans l’app Xiaomi, il faut
D’abord retourner dans outil DEV, entité de la camera.aspi… Tu vois de quoi on parle maintenant ?
Là tu cherches les rooms_number.
Chaque numéro correspond à une pièce, tu vas regarder à quelle pièce donc correspond un numéro en envoyant bosser ton aspi !

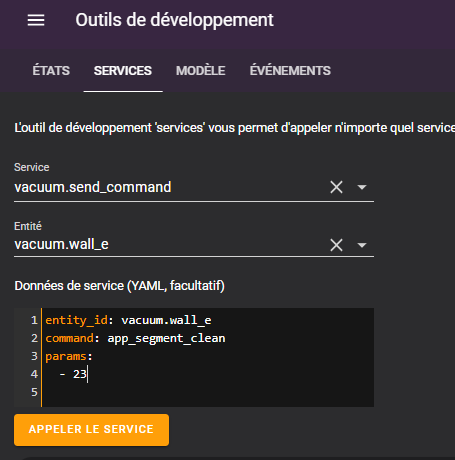

Dans outil DEV onglet « service » tu ouvres le service « vacuum.send_command » et tu renseignes comme ça :

entity_id: vacuum.wall_e
command: app_segment_clean
params:
- 23

Regarde sur la carte, même de l’app Xiaomi peu importe, où il va et quelle pièce se met en surbrillance… Bingo ! Tu as la correspondance ! Stoppe-le, il va assez tourner en rond le temps que tu fasses chaque numéro, ne le fatigue pas pour rien !

Fais-toi un script comme ceci, avec le même service qu’on vient d’utiliser, imagine que moi c’est ma cuisine, je fais ça :

aspi_walle_cuisine:
  alias: Aspi walle cuisine
  sequence:
  - service: vacuum.send_command
    data:
      entity_id: vacuum.wall_e
      command: app_segment_clean
      params:
      - 23
    entity_id: vacuum.wall_e

Après un rafraîchissement de tes scripts, tu le retrouveras sous le nom « Aspi walle cuisine » pour cet exemple !
Tu peux enchainer les rooms number dans un même script !

Exemple :

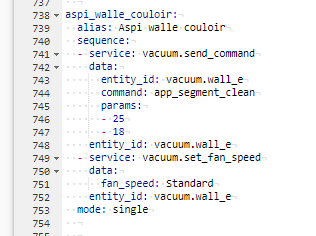

aspi_walle_couloir:
  alias: Aspi walle couloir et entrée
  sequence:
  - service: vacuum.send_command
    data:
      entity_id: vacuum.wall_e
      command: app_segment_clean
      params:
      - 25
      - 18
    entity_id: vacuum.wall_e

Seul hic, pas de répétition possible pour les nombres de passages.

Combo !

Maintenant que tu en es là, tu peux mixer les commandes dans un même script pour aussi gérer la puissance d’aspiration de quasi nul en mode serpillère… à très fort !

  • Gentle
  • Silent
  • Stantard
  • Medium
  • Turbo

Appelle le service « vacuum.set_fan_speed » pour ça.

Et mixe !

Exemple personnel, je souhaite deux passages pour ma cuisine, car c’est dédié à la serpillère, avec puissance mini :

aspi_walle_serpille_cuisine:
  alias: Aspi walle serpillière cuisine
  sequence:
  - service: vacuum.set_fan_speed
    data:
      fan_speed: Gentle
    entity_id: vacuum.wall_e
  - service: xiaomi_miio.vacuum_clean_zone
    data:
      zone:
      - - 23761
        - 28734
        - 27308
        - 31571
      repeats: 2
    entity_id: vacuum.wall_e
  mode: single

A toi de faire autant de scripts que de situations que tu as besoin…

6. Assistants Vocaux

Les scripts sont terminés ?

Et bien injecte les dans Alexa ou Google, et enjoy !!!

Il y a 4 solutions afin d’intégrer les assistants vocaux à Home Assistant mais ce n’est pas l’objet du présent tuto.

Nous partons du principe que ton Home Assistant est connecté à Amazon Alexa ou à Google Assistant !

7. Alexa via l’abonnement Nabu Casa (et Google Assistant)

Je te parle ici de cette méthode étant celle que j’utilise, mon complice te raconte la méthode Google sans Nabu Casa juste après !

Bien entendu tu as intégré Alexa, sinon revient après… ! Si tu n’as pas trouvé le lien, regarde par là !

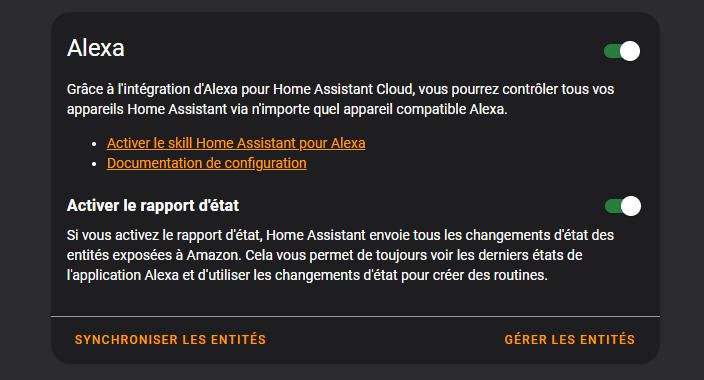

Rends-toi dans : Configuration / Cloud Home Assistant / Alexa / Gérer les entités

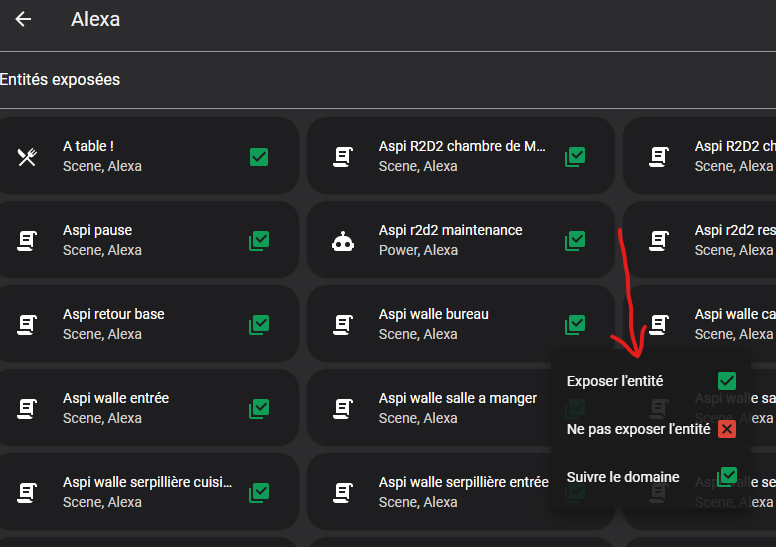

Tu sélectionnes celles que tu veux injecter (logique… !) : « Exposer l’entité »

Reviens en arrière et tu valides « synchroniser les entités » !

Tadaaam !!!

Normalement tu reçois instantanément une notification de ton applicaiton Alexa comme quoi des nouvelles choses sont arrivées…

Oui, ouvre l’app Alexa !

Où retrouves-tu tout ça ?

Deux secondes je t’explique… je n’écris pas aussi vite que tu lis !

Tu vas créer une nouvelle routine Alexa.

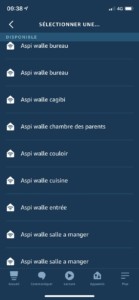

Et dans actions tu vas chercher « Maison connectée », puis « Contrôler une scène ».

Tadaaaam !

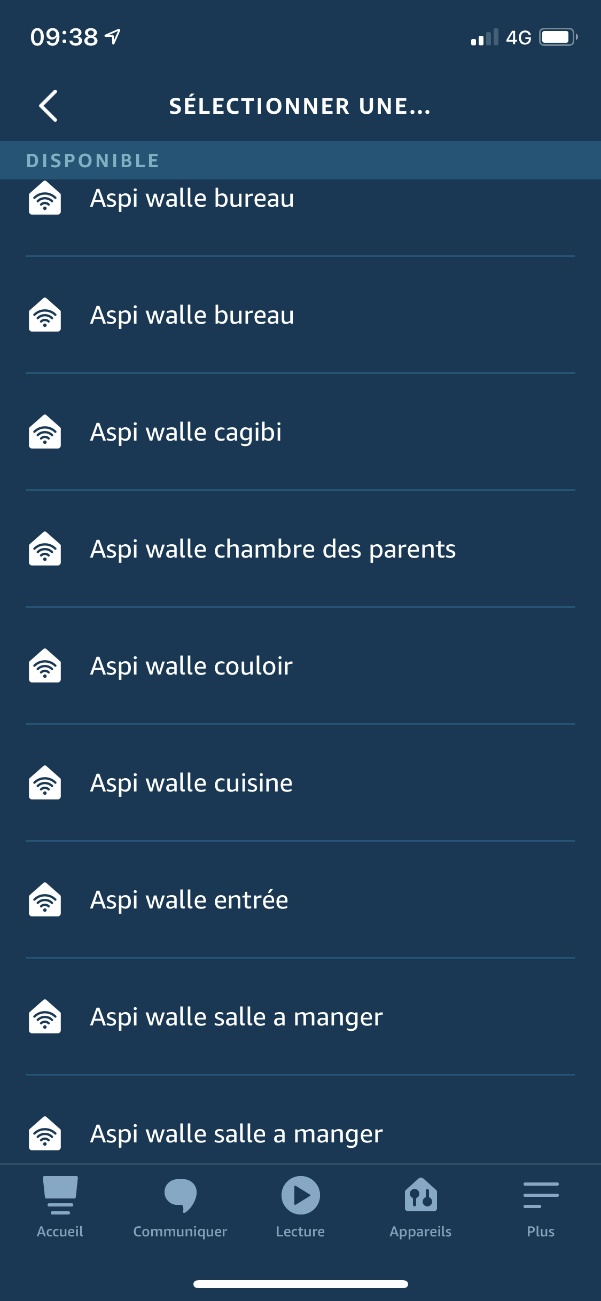

Tous tes scripts, automatisations sont là !

T’as plus qu’à choisir le bon, et te faire une petite phrase de déclenchement.

Pour ma part, ayant essayé sans succès « passe l’aspi », j’ai choisi « passe l’aspirateur dans xx » ou « passe la serpillière dans xx ».

Astuce : dans ton application Alexa (ou Google Home), n’enregistre pas ton robot dans une pièce style « salon » ! Car « Alexa allume le salon » va déclencher ton robot et tu vas encore râler car ça fait trop de bruit pendant que tu regardes ta série, et que les enfants dorment, et tu vas dire « c’est de leur faute avec leur tuto de…. ». Sauf que non, crée une pièce genre « Aspi » et colle-le là. Tu nous remercieras !

8. Google Assistant sans abonnement Nabucasa

1. Dans le configuration.yaml, tu dois ajouter le / les scripts sous le bloc suivant (si tu n’as pas ce bloc de code c’est que tu n’as pas lu la consigne) :

google_assistant:
  secure_devices_pin: XX
  project_id: yyyy-XXX
  service_account: !include yyyy-XX.json
  report_state: true
  exposed_domains:
    - switch
    - light
    - vacuum
    - cover
    - alarm_control_panel
  entity_config: à uniquement modifier la liste ci-dessous afin d’ajouter vos scripts
    script.aspirateur_cuisine: à le nom de script créée
      expose: true

2. Sauvegarde le fichier configuration.yaml

3. Redémarre Home Assistant pour prise en compte du nouveau paramétrage.

Attends le redémarrage complet de Home Assistant avant de crier « OK Google, synchronise mes appareils » parce que tu es pressé de tester la nouvelle fonctionnalité !

Dans Google Home, tu devrais voir apparaitre les scripts…

Astuce : ne pas associer les scripts à la pièce concernée dans Google Assistant. Sinon tu risques de voir danser ton aspirateur préféré quand tu vas demander à ton Nest Audio d’allumer le salon pour boire ta bière, tranquillement installé dans ton canapé.

9. Retours persos

Depuis que nous utilisons cette méthode, je me sers à 90% de mon assistant vocal.

J’ai différencié les phrases :

  • « passe l’aspirateur dans… » : 1 passage (room) puissance standard ;
  • « passe la serpillière dans… » : 2 passages (zones) puissance douce.

J’ai aussi les commandes vocales pour mettre en pause et retourner à la base. Le tout fait que le robot est réellement pilotable à la voix, sur mesure. Tout le monde peut maintenant passer l’aspi, même les enfants !

10. Le mot de la fin

Comment intégrer les cartes des robots aspirateurs Roborock et Xiaomi dans Home AssistantVoici la fin de ce petit tutoriel Home Assistant qui, on l’espère, t’aura aidé le mieux possible !

Nous l’avons réalisé avec plaisir, dans un esprit d’entre-aide, bénévolement, en parallèle de nos métiers et nos vies (si, on en a !).

Nous n’assurons pas le support de tous les problèmes, mais nous serons là si besoin sur le groupe, comme d’habitude.

Si tout fonctionne, remercie-moi ! Mais sinon, c’est forcément de sa faute. Qui écrit ? Lui ou moi. En ce moment ? Forcément moi, parfois lui.

Deux potes passionnés, Yann Ritter et Aurel RV.

Roborock S4 aspirateur robot, robot aspirateur laveur avec navigation laser, barrières virtuelles et nettoyage sélectif, pour poils d'animaux et sols durs
Roborock S4 aspirateur robot, robot aspirateur laveur avec navigation laser, barrières virtuelles et nettoyage sélectif, pour poils d'animaux et sols durs
Amazon.fr
Roborock S5MAX aspirateur robot, robot aspirateur laveur avec réservoir d'eau électrique et Zones virtuelles de non-lavage de sol (noir)
Roborock S5MAX aspirateur robot, robot aspirateur laveur avec réservoir d'eau électrique et Zones virtuelles de non-lavage de sol (noir)
Amazon.fr
roborock S6 Pure aspirateur robot, robot aspirateur laveur avec grand réservoir d'eau, Nettoyage sélectif et pratique de pièces
roborock S6 Pure aspirateur robot, robot aspirateur laveur avec grand réservoir d'eau, Nettoyage sélectif et pratique de pièces
Amazon.fr



Aurel RV
Passionné de technologie, j'ai découvert l'univers de la Smart Home avec Xiaomi, puis Alexa et Les Alexiens m'ont mené à me passionner pour Home Assistant que je maîtrise chaque jour mieux !
